VK-S274R/ER-C 22倍经济型一体化摄像机机芯

产品信息

--22倍光学变焦
--1/4英寸隔行扫描CCD
--水平清晰度(彩色):460TVL
--最低照度(彩色):1.0 lx
--背光补偿(BLC)
--数字慢快门(DSS)

隐私屏蔽
22x Optical Zoom 背光补偿 Digital Slow Shutter Privacy Zone Masking

尖端技术

全新CCD,D.S.S及22倍电动变焦的高灵敏度摄像机
VK-S274R-C(NTSC)/VK-S274ER-C(PAL)是RoHS对应的小型摄像机,为监控低亮度条件而设计。由于优化了微镜头,大大改善了灵敏度以及smear电平的大大降低,使得即使在极低的亮度下也能捕获物体。日立视频摄像机支持隐私区域屏蔽和镜像图像等多种功能,这些RoHS对应的产品是环保的。
高灵敏度/低光斑CCD
为了预防犯罪进行监控,CCTV的应用范围不断扩大。
现在比任何时候更需要高灵敏度的视频摄像机。日立VK-S274R/ER-C系列的高灵敏度彩色视频摄像机VK-S274R-C/S274ER-C正满足了这个需要。
它们使用了新型-先进的1/4英寸,410/470k像素的CCD。
由于不断的改良,新的VK-S274R/ER-C摄像机的灵敏度是以往摄像机的两倍。
此外,smear电平相对于以往的摄像机大幅降低,使得图像更加清晰。
改善的单片微透镜
新开发的VK-S274R/ER-C机型的传感器通过大幅改善其性能以达到极高的灵敏度。
单片透镜技术就是在每一像素上安装超精细微镜头,让强光汇集到传感器上,从而增强摄像机的灵敏度。
对可见光的灵敏度提高两倍
新的日立视频摄像机最突出的特点是超高灵敏度。例,VK-S274R/ER-C的最低照度仅0.06lx(彩色,1/4s),该摄像机的灵敏度超过传统摄像机的两倍。由于像素单元的构造得到改善,漏光程度大大降低的同时减少了smear。这些卓越的性能让新款日立摄像机成为应用于低照环境的最佳选择。
隐私区域屏蔽功能
当那些不属于监视范畴的物体进入摄像机窗口时,可以通过在监视器上设置屏蔽,对隐私区域进行保护。
这种功能使得VK-S274R/ER-C系列的视频摄像机特别适用于进行户外监控。
图片:隐私区域屏蔽功能
环保
通过这些新的RoHS对应的产品,可以带动您的环保意识。
VK-S274R-C(NTSC)/VK-S274ER-C(PAL)摄像机让您监测环境的同时还有助于保护环境。
背光补偿
您可以通过分割的六个区域进行背光补偿。
通过RS-232C遥控
通过RS-232C实现对摄像机的聚焦、光圈、变焦及快门速度等的远程控制。
镜像功能
根据摄像机的位置,镜像功能可以实现监视场所图像的翻转。
数字慢快门(D.S.S)
摄像机通过数字慢快门可以实现长达1/2秒的曝光。它转换成一种灵敏度更高并且只有0.03lx的最小照度(彩色,1/2S)。通过摄像机获取并存储更多的彩色数据,使您能够看到普通彩色视频摄像机不能拍摄到的信息。
内置光学电动变焦镜头
VK-S274R/ER-C系列内置高可靠性的22倍光学变焦镜头。实现自动聚集,自动光圈和变焦功能。并带有12倍数字变焦,使它的总变焦率高达264倍。
利用D.S.P进行A.I.(人工智能)控制
A.I自动光圈:即使周围光线产生变化,也可通过调节光圈让视频输出保持在一个固定水平。
A.I自动白平衡:根据环境亮度,可提供自然彩色再现。

基本规格

机型(制式): VK-S274R-C(NTSC) VK-S274ER-C(PAL)
图像传感器
图像尺寸 2:1隔行扫描 1/4" CCD(对角:4.5mm)
总像素 410k(811×508) 470k(795×596)
有效像素 380k(768×494) 440k(752×582)
DSP Hitachi DSP
水平分辨率 460TVL
镜头
变焦倍率 22X 光学变焦,12X数字变焦(max.)
f值 4.0*-88mm
水平视角 约47°(W)*- 2.2°(T)
F值 F1.6(W)-F3.8(T)
变焦速度(手动)

(预设:追踪/非追踪)
3.9s*/6.3s
2.4s/1.3s
视频聚焦 自动*/手动(远/近)
最小焦距 0.01m(W)*-1m(T)
日/夜转换(IR-cut) 自动*(Pro.AER+*/AER)/手动
最低照度 (条件:F1.6(W),50 IRE)
ICR CUT 开 1.0 Lux(1/60s) 1.0 Lux(1/50s)
ICR CUT 关 - -
光圈控制
自动* 可设置偏移量
手动 F1.6-F34(曝光优先)
快门速度
自动 1/60-1/4ks连续 (Pro.AE/AER) 1/50-1/4ks连续 (Pro.AE/AER)
1/2-1/4*-1/4ks(Pro.AE+*/AER+) 1/1.5-1/3*-1/4ks(Pro.AE+*/AER+)
手动 1/2-1/30ks(快门优先) 1/1.5-1/30ks(快门优先)
AGC控制
自动* 可设置最大值
手动 0-30dB(AGC优先)
功能
白平衡(WB) 自动*/手动
宽动态(WDR) -
背光补偿(BLC) OFF*/ON
数字慢快门(DSS)
帧输出 -
帧降噪(FNR) -
慢响应自动曝光(Slow AE) -
图像防抖动(EIS) -
图像翻转 -
镜像 OFF*/ON
垂直翻转 -
图像冻结 OFF*/ON
黑白(B&W) -
隐私遮挡 OFF*/ON

[2D*:2区域/360°]
[3D:8区域/360°(4区域/屏)]
固定隐私遮挡 -
标题显示 -
活动侦测 -
多用户设定 有(max. 64)
动态消除CCD亮点 -
信噪比(亮度) ﹥50dB
同步方式 内同步/外同步(60Hz) 内同步/外同步(50Hz)
视频输出
模拟输出 CVBS:1.0 Vp-p
数字输出 -
输出接口
模拟输出 9pin
数字输出 -
寿命
变焦/聚焦/光圈 500k循环
红外滤光片移动 50k循环
电源
供电电压 DC 9-12V
供电电流 @9V 280mA
最  大 @9V 380mA
功  耗 @9V 2.5 W
最  大 @9V 3.3 W
工作温度 0℃-60℃
存储温度 -20℃-60℃
重量 约 225g

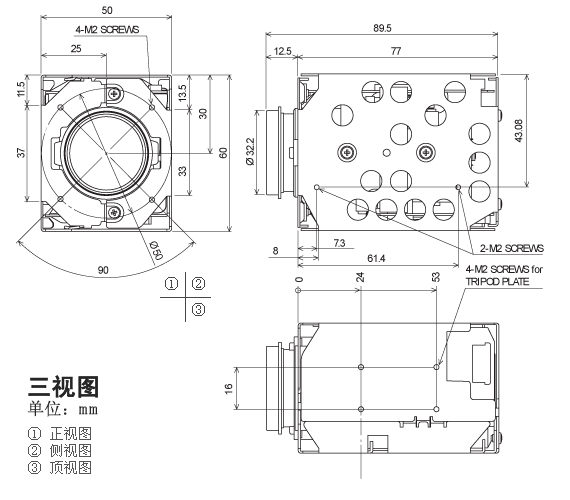

外形尺寸(W×H×D) 50×60×89.5 mm

*
默认模式
