DI-SC220-C日立200万像素CCD高清一体化机芯
  • 20倍光学变焦
  • 210万像素逐行扫描CMOS
  • 水平清晰度(彩色):900TVL(1080P输出)
  • 最低照度(彩色):1.6 lx
  • 4种HD视频模式可选
  • 日夜转换(IR CUT)
  • 宽动态(WDR)
  • 帧降噪(FNR)
  • 数字慢快门(DSS)
  • 隐私屏蔽
  • 活动检测
  • 数字输出
20x Optical Zoom Progressive Scan 1.61lx Four selectable Four selectable Filter On/Off Wide Dynamic Range Frame Noise Reduction Digital Slow Shutter Zone Masking Motion Detect Digital Output

尖端技术

210万像素高性能20倍光学变焦镜头
DI-SC220以配置1920×1080全高清分辨率的CMOS图像传感器为特色,高折射率低色散(HiLD)的光学变焦镜头支持室内和室外监视。镜头使用HiLD镜片,能够有效捕捉通常影响长焦点镜头的最小色差画面。DI-SC220能够在全高清下实现20倍光学变焦,同时使用日立独特的高速自动聚焦系统能够快速跟踪目标。对于安全监控,高分辨率、高倍率光学变焦镜头可以在复杂多变的环境带来非常有效的帮助。例如,它们可以在远距离拍摄牌照、衣着和面部特征等细节的高质量监控画面以作为重要依据。它们还可以显示在站台或者高速公路上发生的事故。

图片:210万像素高性能20倍光学变焦镜头

低照度性能技术
除了HiLD镜片和CMOS图像传感器,日立独特的高清晰度数字信号处理器(HD-DSP)可以达到1.6lx的最小灵敏度(主体照明)。而且,HD-DSP中的图像处理引擎增加可见度并降低噪声。这就是具备另人赞叹的夜间监视性能的HD系统。

帧降噪

日立帧降噪技术可以大大减少随机噪声和运动目标常带有的拖尾现象,从而使采用该技术的监控摄像机能够适用于各种监控场合。即使在通常难以获得干净图像的低照度条件下,它仍可提供清晰的图像,从而使得网络摄像机系统更容易实现图像的高压缩比。

图片:帧降噪

白斑减少

白斑是当照度较低时由图像传感器产生的。DI-SC220通过减少白斑能够达到在低照度下显示更清晰图像的效果。

数字慢快门

该功能能加强夜间室外和光照不足的场合的监视性能。

可移除红外线滤光片

在白天,红外线滤光片为得到高清晰,高质量的彩色图像提供了保障。在夜晚低照情况下,DI-SC220的红外滤光片会自动移除,以获得更高亮度,高对比度的清晰图像。

宽动态模式
在室内和室外照度差别较大的情况下,例如在楼宇入口处,图像易于白化或丢失暗处细节,降低了监控图像的清晰度。DI-SC220具备的高效自动补偿技术可以提高这些图像的清晰度。下述两种技术的同时使用,使得宽动态效果达到了以往产品(如VK-S654N)性能的2倍。首先是将由两张不同快门速度下拍摄的图像进行混合,然后再使用对比度补偿的方式纠正图像中每个像素的对比度。经过这样的处理,即使在照度条件相差很大的情况下,改进后的清晰度效果仍然可以有效的观察被监控体。

基本规格

基本规格
机型:DI-SC220-C
图像传感器
图像尺寸 1/2.8"逐行扫描 CMOS
总像素 2144×1588(3.40M)
有效像素 2096×1097(2.30M)
DSP Hitachi HD DSP
水平分辨率 600TVL(720p输出)/ 900TVL(1080p输出)
镜头
变焦倍率 20X光学变焦
f值 4.7*-94mm
水平视角 约55.2°(W)*- 2.9°(T)
F值 F1.6(W)-F3.5(T)
变焦速度(手动)

    (预设:追踪/非追踪)
3.1s*/4.3s
参见产品详细规格/1.5s
视频聚焦 自动*/手动(远/近)
最小焦距 0.01m(W)*-3m(T)
日/夜转换(IR-cut) 自动*(Pro.AER+*/AER)/手动
最低照度 (条件:F1.6(W),350mV equivalent)
ICR CUT 开 1.6 Lux(1/60s)
ICR CUT 关 0.04 Lux(1/8s)
光圈控制
自动* 可设置偏移量
手动 F1.6-F9 (曝光优先)
快门速度
60I,30PsF,30P,60P 自动 1/2-1/33.7ks
手动 1/1-1/30ks(快门优先)
50I,25PsF,25P,50P 自动 1/1.5-1/28.1ks
手动 1/0.75-1/30ks(快门优先)
AGC控制
自动* 可设置最大值
手动 0-37dB(AGC优先)
功能
白平衡(WB) 自动*/手动
宽动态/高级宽动态(WDR/AD-WDR) OFF*/ON
背光补偿(BLC) OFF*/ON
数字慢快门(DSS)
帧输出 -
帧降噪(FNR) OFF/ON*
慢响应自动曝光(Slow AE) 1X-254X
图像防抖动(EIS) -
图像翻转 OFF*/ON
镜像 OFF*/ON
垂直翻转 OFF*/ON
图像冻结 OFF*/ON
黑白(B&W) OFF*/ON
隐私遮挡*1 [3D:8区域/360°(4区域/屏)]
固定隐私遮挡 -
标题显示 -
活动侦测*1 OFF*/ON
多用户设定 有(max.111)
动态消除CMOS亮点
信噪比(亮度) -
同步方式 内同步
视频输出
模拟输出 -
数字输出 YUV422(Y8bit+C8bit),窜行LVDS输出
输出接口
模拟输出 -
数字输出 24pinFFC/30pin Micro Coaxial
寿命
变焦/聚焦/光圈 500k循环
红外滤光片移动 50k循环
电源
供电电压 DC 9-12V
供电电流 @9V 335mA
最  大 @9V 670mA
功  耗 @9V 3.0 W
最  大 @9V 6.0 W
工作温度 0℃-60℃
存储温度 -20℃-60℃
重量 约 260g

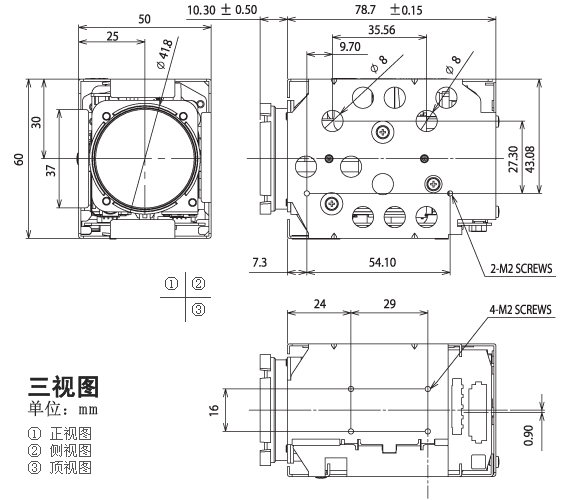

外形尺寸(W×H×D) 50×60×89 mm

*
默认模式
*1
隐私遮挡与活动帧测不能同时使用
