200万球机网络模块48V系列（LVDS专用EH6300） - 百万高清一体机芯

主要应用和功能接口:

为LVDS接口一体机专用(EH6300为准)，高清高速球IPC模组，紧凑于EH6300安装，便于各种高速球安装，集成编码、网络传输。免费提供UC2统一客户端，实现录像/预览/回放。为高稳定要求的系统提供嵌入式NVR TS9004A，为集中监控要求的系统提供网络存储器TS9064，为远程监控/统一管理的系统提供VM3000平台。开放式SDK，方便各行业客户自主开发。

技术规格:

序	规格指标	200万高清球机网络模块
1	系统结构	嵌入式RTOS设计,双核32位DSP(TI达芬奇DM368),纯硬压缩,看门狗,128M FLASH,128M DDR2;

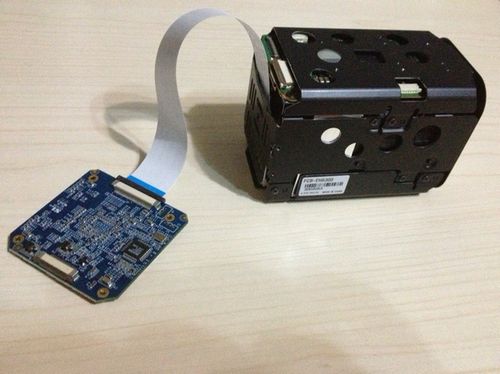

2	视频输入	1个LVDS高清数字输入接口（30P的Micro Coaxial座）,支持Y/Cb/Cr 4:2:2 via LVDS(Y:8-bit, C:8-bit)格式输入,支持1080P@25F/720P@60F原始视频输入,支持机芯模块300mm分离装配,支持SONY EH6300机芯;可选Micro Coaxial线120mm/300mm;
3	视频处理	H.264视频编码,高压缩比High profile 4.0等级,AVI格式,支持双码流,码流0.1M~6Mpbs可调;
4	帧率	200万25帧 (全实时),支持1~25帧/秒可调;
5	图像输出	主码流:1920×1080,1280×720;子码流:640×360,480×270,352×288,320×240,352×192,320×192,288×192,256×192;
6	网络接口	1个以太网接口（TOP24标准口）,10/100M自适应;支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等网络协议;1个网络指示灯接口,1个以太网通信指示灯接口;
7	云台接口	1个RS485接口（TOP24标准口）,支持PELCO(P)等多种的云台镜头(PTZ)控制协议;
8	控制接口	1路TTL控制接口（TOP24标准口）,支持球机解码板控制变焦,光圈,聚焦;
9	模拟输出	1个模拟视频输出（TOP24标准口）,支持CVBS标准,PAL/NTSC可配;
10	可选功能	可选1个USB接口（TOP24标准口）,支持前端存储;可选WIFI(802.11bgan)/3G（联通WCDMA/电信EVDO）/4G（移动TD-LTE,LTE TDD/LTE FDD）的扩展;
11	业务功能	支持WEB配置,支持OSD,支持实时视频传输,支持移动侦测报警联动前端存储,支持前端存储回放/下载,支持移动侦测报警后中心提醒和画面弹出联动;支持统一客户端远程监控软件(UC2)、NVR、VM3000平台等系统应用;提供完善的SDK开发包;
12	其他	DC12V电源输入接口（TOP 24标准口）,2W功耗,体积48×48×6mm,约0.1Kg,无外壳;标配24P FPC;

备注：500万=2592×1920,300万=2048×1536,200万=1920×1080或1600×1200,130万=1280×960,100万=1280×720;
