HD高清多输出编码板/控制板/索尼FCB-EV7500/7310/6300 - 高清控制板/编码板

200万超低照度传感器，彩色0.0001Lux@F1.2，星光级超低照全彩之王

 最新海思3516D方案

 H.264/H.265视频编码，支持双码流

 最高分辨率1920*1080

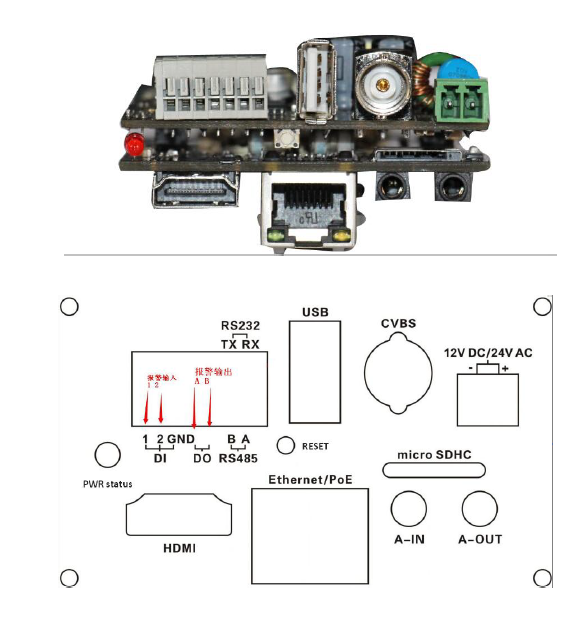

 支持接口：音频输入/输出、报警输入/输出、HDMI视频输出、存储卡接口、USB接口、复位、RS485、自动光圈接口。

支持目前市场上主流品牌机芯，如索尼FCB-EV7520,EV7320,EV7500,EV5500,EV5300,EV7310,EV7300,EH6300以及日立高清DI-SC220,233和三星，松下品牌机芯。

输出格式有：1路HDMI 1.4a高清数字视频输出或 CVBS 标清复合视频输出

规格型号		HDCSH201675S-185（200W像素）
硬件
芯片组		Hi3516D； 1/1.8 “ SONY185 CMOS 传感器
最低照度		彩色0.0001Lux@F1.2;
信噪比		≥50db(AGC OFF)
宽动态范围		数字宽动态；＞80db
接口
音频/对讲输入		1路输入,电平2Vp-p,阻抗1kΩ,支持MIC/拾音器输入
音频输出		1路输出,阻抗16Ω,30mw输出功率,支持连接耳机或功放
模拟视频输出		1路HDMI 1.4a高清数字视频输出或 CVBS 标清复合视频输出

存储接口		micro SDHC/SDXC卡插槽，最大128GB
I/O输入		2路输入，低电平有效，Vin<=0.3V /1路输出，开关量信号，1A/125VAC，1A/30VDC
IO功能接口		1个复位
云台接口		支持1个RS485接口
USB接口		1个USB接口，支持U盘连接,支持前端存储
自动光圈接口		1个自动光圈接口,支持DC驱动自动光圈镜头
视频编码
编码格式		H264，Baseline/Main Profile/High Profile编码；H.265 Main Profile编码
		MJPEG编码
图像分辨率	主码流	1920*1080，1-25(30)帧/秒
		1280*720，1-25(30)帧/秒

	次码流	704576，1-25(30)帧/秒 640480，1-25(30)帧/秒
		640352，1-25(30)帧/秒 320240，1-25(30)帧/秒
视频压缩码率		32Kbps-16Mbps连续可调，支持CBR/VBR
字幕叠加		支持通道名、日期时间、码流信息叠加，叠加位置可调
数据传输及存储
数据存储		视频、图片文件
存储机制		手动、自动(循环、定时、报警开关量、移动侦测)
报警数据传输		FTP、E-mail电子邮件、浏览器、管理软件
协议支持		TCP/IP、UDP、RTP、RTSP、RTCP、HTTP、DNS、DDNS、DHCP、FTP、NTP、PPPOE、SMTP、UPNP
ONVIF协议		标准ONVIF2.4协议
无线协议支持		802.11b/g/n、支持WEP、WPA、WPA2加密协议
客户端浏览		支持IE6.0及以上(设备内嵌Web Server)浏览器浏览，支持8用户并发访问(MAX)
手机客户端		支持iPhone、iPad、Android平台
常规参数
供电		DC12V 1A/POE(需外接POE模块)
设备功率		3W(MAX)
设备尺寸		38(长) * 38(宽) *20(高)mm(不含镜头)
IR-CUT孔距		22mm
设备重量		0.15千克
