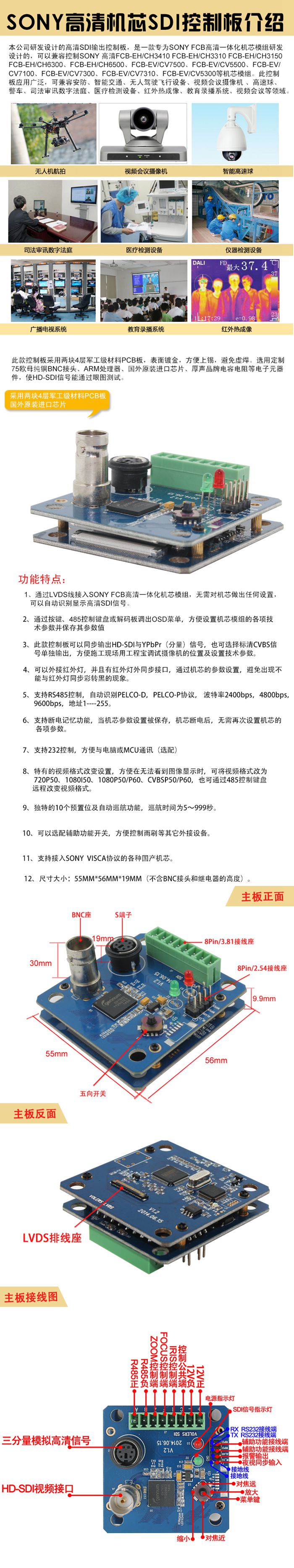

本公司研发设计的高清SDI输出控制板，是一款专为SONY FCB高清一体化机芯模组研发设计的，可以兼容控制SONY 高清FCB-EH/CH3410 FCB-EH/CH3310 FCB-EH/CH3150 FCB-EH/CH6300、FCB-EH/CH6500、FCB-EV/CV7500、FCB-EV/CV5500、FCB-EV/CV7100、FCB-EV/CV7300、FCB-EV/CV7310、FCB-EV/CV5300等机芯模组。此控制板应用广泛，可兼容安防、智能交通、无人驾驶飞行设备、快照亭、警车、弱视仪和视频会议等领域。可支持索尼全系列高清机芯：FCB-EH6300,6500,7500,7300,7310以及FCB-EH3400和EH310，3150，7100等.此款控制板采用两块4层军工级材料PCB板，表面镀金，方便上锡，避免虚焊。选用定制75欧母纯铜BNC接头、ARM处理器、国外原装进口芯片、厚声品牌电容电阻等电子元器件，使得HD-SDI信号能通过眼图测试。

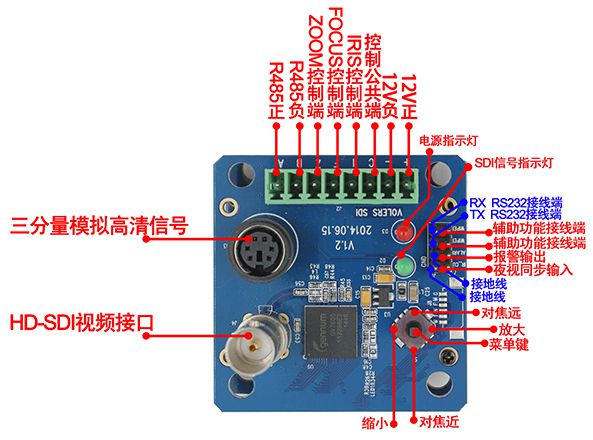

功能特点：

• 1,通过LVDS线接入SONY FCB高清一体化机芯模组，无需对机芯做出任何设置，可以自动识别显示高清SDI信号。

• 2,通过按键、485控制键盘或解码板调出OSD菜单，方便设置机芯模组的各项技术参数并保存其参数值。

• 3,此款控制板可以同步输出HD-SDI与YPbPr（分量）信号，也可选择标清CVBS信号单独输出，方便施工现场用工程宝调试摄像机的位置及设置技术参数。

• 4,可以外接红外灯，并且有红外灯外同步接口，通过机芯的参数设置，避免出现不能与红外灯同步彩转黒的现象。

• 5,支持RS485控制，自动识别PELCO-D，PELCO-P协议， 波特率2400bps，4800bps，9600bps，地址1----255。

• 6,支持断电记忆功能，当机芯参数设置被保存，机芯掉电后，无需再次设置机芯的各项参数。

• 7,支持232控制，方便与电脑或MCU通讯（选配）。

• 8,特有的视频格式改变设置，方便在无法看到图像显示时，可将视频格式改为720P50、1080I50、CVBS，也可通过485控制键盘远程改变视频格式。

• 9,独特的10个预置位及自动巡航功能，巡航时间为5～999秒。（选配）

• 10,可以选配辅助功能开关，方便控制雨刷等其它外接设备。

• 11,可以接入支持SONY  VISCA协议的各种国产机芯。

• 12,尺寸大小：55MM*56MM*19MM（不含BNC接头和继电器的高度）、标配一条12CM长的LVDS高清线
